可以用来画 flowable 流程图的 Vue 库

推荐两个可以直接用来绘制 Flowable 流程图的 Vue 库，这两个库的相似度还挺高的，且都是基于 Vue2 开发的，所以 Vue3 的还需自己研究一下怎么改一下，或者找更加好的库。

workflow-bpmn-modeler

workflow-bpmn-modeler 基于 Vue 和 bpmn.io@7.0，实现了 flowable 的工作流设计器。使用这个流程绘制工具，建议采用 flowable6.4.1 版本，flowable6.4.2 版本开始进行商业化重构，为了方便刨码学习，推荐使用 flowable6.4.1 版本。

这个用法其实很简单，首先我们创建一个 Vue2 的项目，注意 Vue 的版本不要选错了，项目创建好之后，添加 workflow-bpmn-modeler 依赖，执行如下任意命令添加：

npm i workflow-bpmn-modeler
//或者
yarn add workflow-bpmn-modeler

添加完成后，package.json 内容如下：

{
  "name": "bpmn_demo02",
  "version": "0.1.0",
  "private": true,
  "scripts": {
    "serve": "vue-cli-service serve",
    "build": "vue-cli-service build"
  },
  "dependencies": {
    "core-js": "^3.8.3",
    "element-ui": "^2.15.9",
    "vue": "^2.6.14",
    "vue-router": "^3.5.1",
    "workflow-bpmn-modeler": "^0.2.8"
  },
  "devDependencies": {
    "@vue/cli-plugin-babel": "~5.0.0",
    "@vue/cli-plugin-router": "~5.0.0",
    "@vue/cli-service": "~5.0.0",
    "vue-template-compiler": "^2.6.14"
  }
}

注意看版本号。

接下来我们就可以在一个 .vue 文件中使用这个组件了，代码如下：

<template>
  <div>
    <bpmn-modeler
      ref="refNode"
      :xml="xml"
      :users="users"
      :groups="groups"
      :categorys="categorys"
      :is-view="false"
      @save="save"
    />
  </div>
</template>

<script>
  import bpmnModeler from "workflow-bpmn-modeler";

  export default {
    components: {
      bpmnModeler,
    },
    data() {
      return {
        xml: "", // 后端查询到的 xml
        users: [
          { name: "javaboy", id: 1 },
          { name: "itboyhub", id: 2 },
          { name: "江南一点雨", id: 3 },
        ],
        groups: [
          { name: "经理", id: 4 },
          { name: "组长", id: 5 },
          { name: "员工", id: 6 },
        ],
        categorys: [
          { name: "OA", id: "oa" },
          { name: "财务", id: "finance" },
        ],
      };
    },
    methods: {
      getModelDetail() {
        // 发送请求，获取 xml
        // this.xml = response.xml
      },
      save(data) {
        console.log(data);  // { process: {...}, xml: '...', svg: '...' }
      },
    },
  };
</script>

我们来分析一下这段代码：

1. 首先从 workflow-bpmn-modeler 中导入 bpmnModeler。
2. 注册 bpmnModeler 组件。
3. 在页面中直接使用 bpmnModeler 组件，使用该组件时候，有五个属性一个方法，我们挨个来说：
   1. xml：这个属性是 bpmnModeler 要展示的流程图的 XML 字符串，我们可以提前给一个流程图的 XML 字符串，这样 bpmnModeler 组件就会将这个 XML 字符串所对应的流程图给画出来，如果我们只是单纯的想自己绘制流程图，那么这个可以不用管，给一个空字符串就行了。
   2. users：这是一个数组，当我们配置 UserTask 的时候，可以设置这个 UserTask 由谁来处理，users 配置的就是这里用到的用户。
   3. groups：这个类似于 users，也是在 UserTask 中，如果我们想要配置一个 UserTask 的候选组的话，那么就会用到 groups 中的内容。
   4. categorys：这个属性亲测没有任何功能，源代码我也看了，源代码中也没有用这个属性，这完全就是一个没有用的属性，可忽略之。
   5. is-view：这个表示当前 bpmnModeler 是要画流程图还是单纯的只是将流程图展示出来，false 表示我们是用 bpmnModeler 画流程图的，如果设置为 true，就表示 bpmnModeler 只是用来展示流程图（提前准备好流程图的 XML 文件，可以用 bpmnModeler 将之展示出来）。
   6. @save：这个是点击网页上的保存模型按钮的时候，会触发的一个回调函数。

好啦，这就可以了。

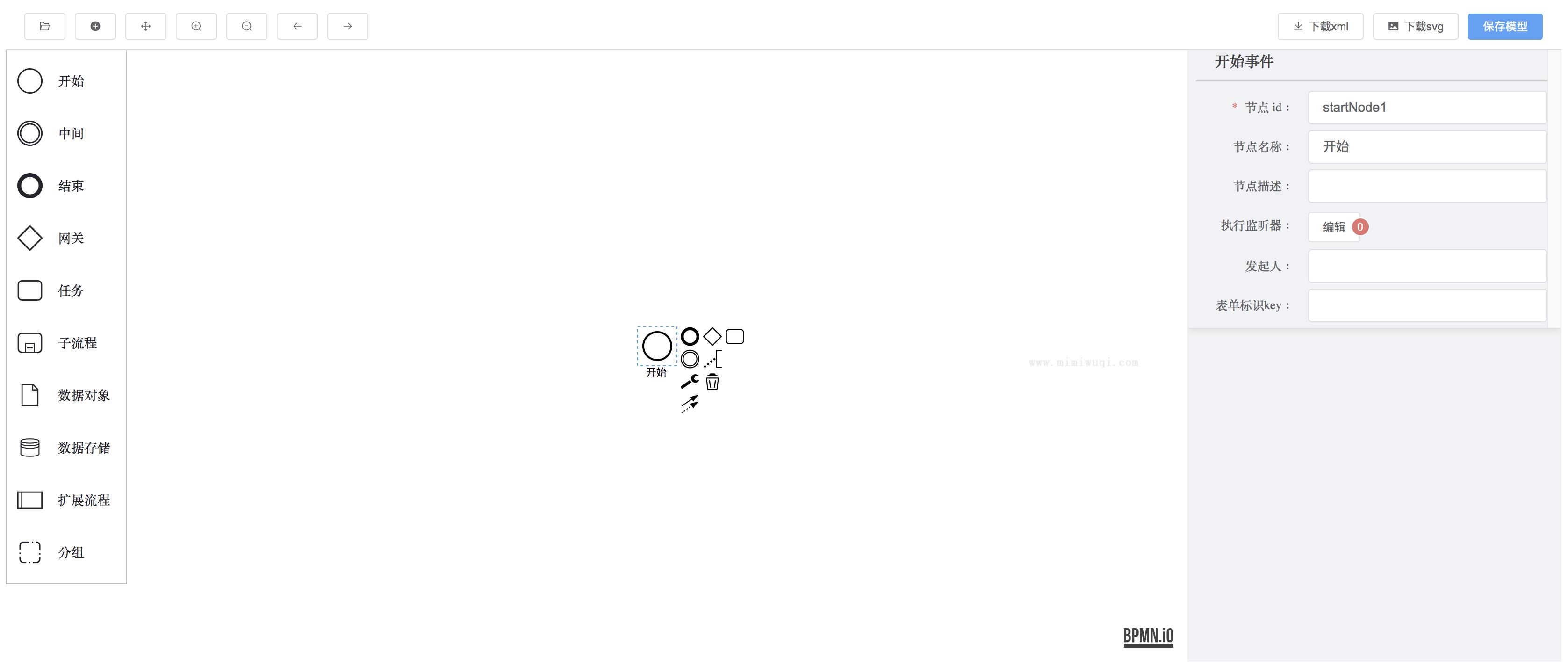

接下来，我们启动 Vue 项目，就可以看到这个流程图绘制页面了：

muheflow-bpmn-modeler

第二个工具就是 muheflow-bpmn-modeler，这个基于 Vue 和 bpmn.io@8.0，实现了 flowable 的工作流设计器。使用这个流程绘制工具，建议采用 flowable6.4.1 版本，flowable6.4.2 版本开始进行商业化重构，为了方便刨码学习，推荐使用 flowable6.4.1 版本。

没找到这个的源代码，但是我发现这个的用法和 workflow-bpmn-modeler 的用法毫无差别～所以我就不废话了，照着上面的用这个就行了。
